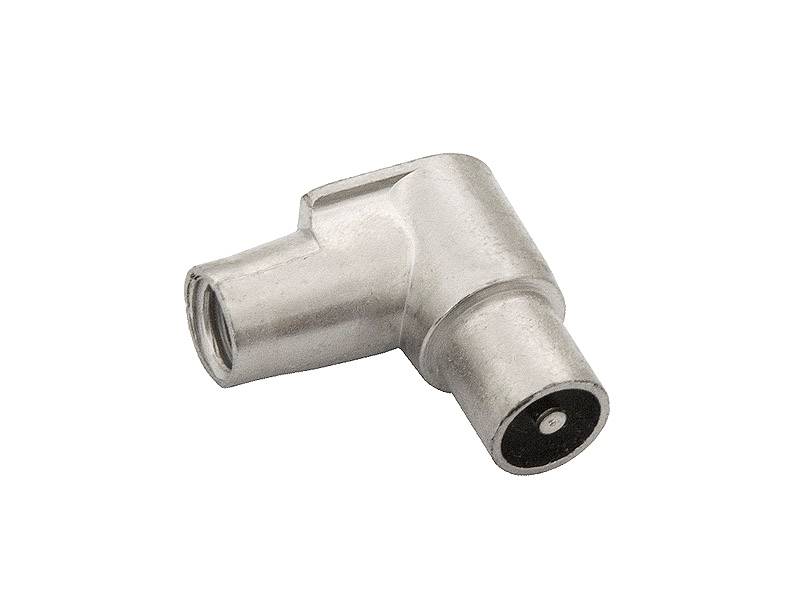

WTYK WKW-506 KĄTOWY

Opis:

Charakterystyka:

Wtyki WKW przeznaczone są do rozłącznych, wielokrotnych połączeń współosiowych kabla w.cz. (RF) z urządzeniami elektronicznymi wyposażonymi w gniazda IEC np. gniazda abonenckie, odbiorniki TV, itp. Wtyczka przystosowana do przewodu RG-6 o średnicy zewnętrznej 6,6 - 6,9mm z żyłą środkową z drutu.

Korpus wtyku odlany jest ze stopów lekkich, co zapewnia dużą stabilność mechaniczną i bardzo dobre ekranowanie. W gwintowany otwór korpusu wkręca się przewód współosiowy z oplotem wywiniętym na jego zewnętrzny płaszcz. Połączenie wtyku z żyłą wewnętrzną następuje automatycznie (mechanizm docisku), bez lutowania.

Złącza wtykowe oferowane są w dwóch wykonaniach - WKW wtyk "IEC" - "męski" oraz WKG wtyk "IEC" - "żeński".

Najważniejsze informacje:

• Profesjonalne złącze do sieci TV kablowej oraz zbiorowych i indywidualnych instalacji antenowych.
• Standard "IEC" - "męska" i "żeńska" wersja wtyku.
• Pasmo robocze do 1000MHz.
• Odlewany, metalowy korpus zapewniający skuteczne ekranowanie i wysoką odporność mechaniczną.
• Mocowanie kabla metodą wkręcania - możliwość wielokrotnego użycia złącza.
• Automatyczne połączenie żyły wewnętrznej - eliminacja lutowania.

Specyfikacja:

• Zakres częstotliwości pracy: <1000MHz

• Współczynnik ekranowania: 90dB

• Impedancja: 75Ω

• Zakres zewnętrznych średnic kabla: 6,6 - 6,9mm

• Rodzaj złącza: wtyk
