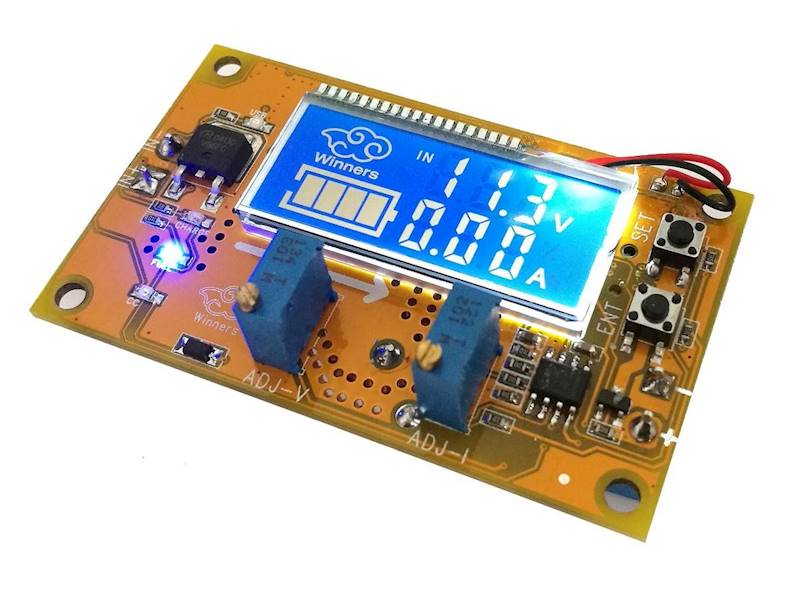

MODUŁ ZASILACZA XL4015 Z WYŚWIETLACZEM LCD

Opis:

Przetwornica
MK5673

Charakterystyka:

Przetwornica Step-Down, zasilacz prądowo-napięciowy umożliwia obniżenie napięcia wejściowego z zakresu 5V - 36V do napięcia wyjściowego regulowanego za pomocą potencjometru z zakresu 1.5V - 32V.  Napięcie wejściowe musi być wyższe o ok 1.5V od zakładanego napięcia wyjściowego.
Na wyświetlaczu może być wyświetlane napięcie wejściowe lub napięcie wyjściowe (zmiana za pomocą prawego przycisku). Za pomocą dolnego przycisku można wyłączyć podświetlenie wyświetlacza.
Przetwornica może działać jako standardowy zasilacz obniżający, jako zasilacz stało prądowy do LED lub jako ładowarka akumulatorów.
UWAGA!!!
Na złączu USB występuje napięcie nawet 32V. Można je płynnie regulować. Zwróć szczególną uwagę jakim napięciem może być zasilane podłączane urządzenie (przeważnie 5V)!!!

Dane techniczne:
- napięcie wejściowe: 5V - 36V
- napięcie wyjściowe: 1.5V - 32V
- maksymalny prąd wyjściowy: 5A (powyżej 3A zalecany dodatkowy radiator)
- płynna regulacja napięcia oraz prądu
- sprawność: 96%
- wymiary: 66x40x22mm


Ustawienia wyświetlacza:
F0- wyświetlanie parametrów złącza wyjściowego
F1- wyświetlanie parametrów złącza wejściowego
F2- wyświetlenie naprzemiennie parametry złącza wejściowego i wyjściowego
USB- wyświetlanie parametrów złącza USB

Aby wybrać funkcję należy wcisnąć 1, 2, 3, lub 4 razy przycisk SET a następnie zatwierdzić przyciskiem ENT.
