MODUŁ ZASILACZA POWER LED LM2596

Opis:

Ładowarka, - Napięcie wejściowe: 7 - 35V, - Napięcie wyjściowe: 1.5 - 30V, - Prąd wyjściowy: 0.2 - 3A, - Moc max: 10W
MK5670

Charakterystyka:

Moduł ma bardzo wszechstronne zastosowanie. Może służyć jako:
- przetwornica obniżająca napięcie
- ładowarka do ogniw Li-ion
- zasilacz
- sterownik prądowy do LED

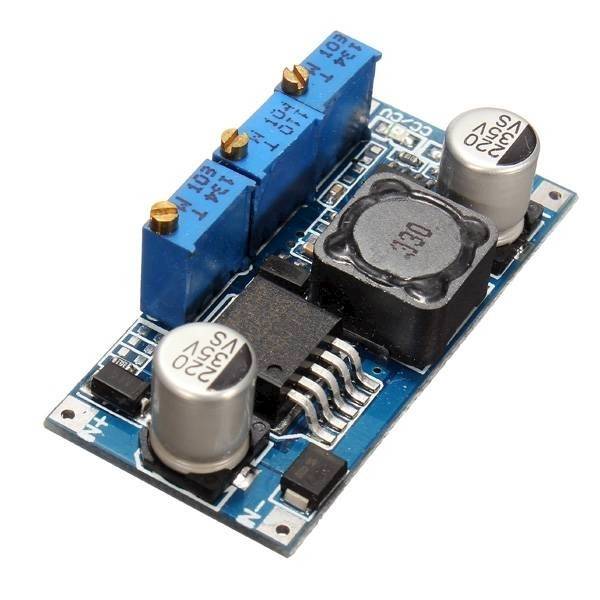

Na płytce zamontowane są 3 potencjometry;
- pierwszy (od strony styków wejściowych) służy do regulacji napięcia wyjściowego (zakres 1.5 - 30V)
- środkowy wykorzystuje się do ustalenia progu ładowania ogniw lub do ustalenia progu świecenia diod LED
- trzeci (od strony styków wyjściowych) służy do regulacji prądu wyjściowego (zakres 0.2 - 3A)

Dane techniczne:
- Napięcie wejściowe: 7 - 35V
- Napięcie wyjściowe: 1.5 - 30V
- Prąd wyjściowy: 0.2 - 3A
- Moc max: 10W
- Sprawność: ok 92%
- na płytce znajdują się diody LED sygnalizujące prace modułu
- wymiary: 48x23x14mm
